Làm thế nào vòng bi tiết diện mỏng giúp thiết kế máy móc nhỏ gọn hơn?

Thiết kế máy móc hiện đại luôn hướng đến việc tối ưu hóa không gian nhỏ hẹp. Vòng bi tiết diện mỏng là một giải pháp mang tính cách mạng, cho phép các kỹ sư giảm đáng kể kích thước thiết bị trong khi vẫn duy trì hoặc thậm chí cải thiện khả năng hoạt động. Tiết diện của các bộ phận chuyên dụng này mỏng hơn nhiều so với vòng bi truyền thống. Điều này giúp các nhà sản xuất thiết bị có thêm không gian cho các tính năng bổ sung, giảm trọng lượng toàn hệ thống từ 40-60%, và đáp ứng các tiêu chuẩn độ chính xác cao cần thiết cho các ứng dụng tiên tiến hiện nay. Khi được sử dụng một cách chiến lược, các giải pháp vòng bi nhỏ gọn này biến những hạn chế về thiết kế thành lợi thế cạnh tranh trong các lĩnh vực như hình ảnh y tế, sản xuất chất bán dẫn, robot và các dụng cụ chính xác.

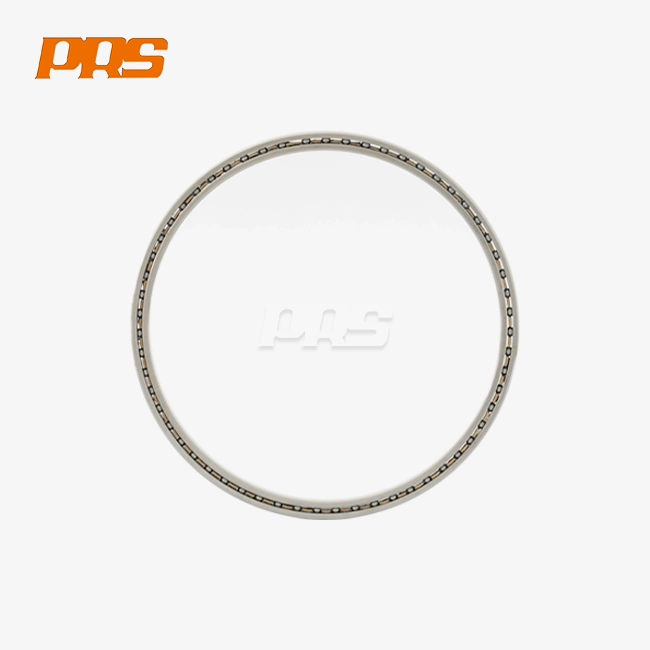

Tìm hiểu về ổ trục tiết diện mỏng và những lợi ích của chúng.

Thiết kế ổ trục truyền thống rất khác so với lý thuyết kỹ thuật đằng sau các bộ phận chuyên dụng này. Trong các ổ trục thông thường, kích thước mặt cắt ngang tăng lên khi đường kính tăng lên. Nhưng các phương pháp mới này giữ cho độ dày thành ổ trục không đổi trên một phạm vi kích thước rộng. Cách tư duy thiết kế này tận dụng không gian một cách tuyệt vời mà không làm giảm độ ổn định cấu trúc bằng cách sử dụng các ổ trục tiết diện mỏng.

Điều gì làm cho những vòng bi này trở nên khác biệt?

Tại Công ty TNHH Vòng bi chính xác Luoyang PRS, chúng tôi đã dành hơn hai mươi năm để hoàn thiện sự cân bằng giữa chi phí thấp và hiệu suất cơ học cao. Sự khác biệt chính nằm ở hình dạng được cải tiến – vòng bi của chúng tôi có tiết diện chỉ bằng 2 đến 25% chiều rộng lỗ, trong khi hầu hết các thiết kế khác có tiết diện hơn 40%. Thay vì chỉ làm cho thành vòng bi nhỏ hơn, điều này có thể làm giảm độ bền, sự giảm đáng kể này là nhờ vào luyện kim chính xác và các phương pháp sản xuất tiên tiến.

Thông qua việc tính toán hình học rãnh lăn một cách tỉ mỉ, bố cục bên trong giúp phân bổ tải trọng đồng đều nhất có thể. Đội ngũ kỹ sư của chúng tôi đặt các viên bi thép được mài chính xác ở các góc tiếp xúc tối ưu—0°, 15°, 25° hoặc 30°, tùy thuộc vào nhu cầu của ứng dụng—để lực được truyền tải hiệu quả qua cấu trúc ổ trục. Thép crom AISI 52100 là vật liệu thường được sử dụng cho các khu vực sạch sẽ, trong khi thép không gỉ 440C được sử dụng cho các ứng dụng y tế và ngoài trời, nơi khả năng chống gỉ là rất quan trọng.

Ưu điểm về hiệu suất cốt lõi

Khi các kỹ sư và nhà quản lý mua sắm xem xét các lựa chọn vòng bi nhỏ này cho dự án của họ, họ luôn nhận thấy ba lợi ích chính. Thiết kế nhẹ hơn trực tiếp dẫn đến hiệu quả năng lượng tốt hơn trong các cụm quay, tiết kiệm tới 50% so với các vòng bi thông thường cùng kích thước. Điều này đặc biệt hữu ích trong ngành hàng không, nơi mỗi gram đều ảnh hưởng đến lượng nhiên liệu tiêu thụ và trọng lượng tối đa có thể mang theo.

Một lợi ích lớn khác là thiết kế có thể dễ dàng thay đổi. Động cơ, cảm biến, linh kiện điện tử và các bộ phận hữu ích khác có thể được bố trí trong không gian nhỏ hơn khi không gian bên ngoài được sử dụng cho ổ trục ít hơn. Việc tiết kiệm không gian này rất quan trọng trong các khớp robot cần phải tích hợp nhiều trục vào các vỏ nhỏ và trong các máy quét CT y tế cần giữ khung càng nhỏ càng tốt để tạo sự thoải mái cho bệnh nhân.

Mặc dù nhỏ hơn, độ chính xác của chúng vẫn đáp ứng hoặc vượt trội so với các tiêu chuẩn vòng bi truyền thống. Sản phẩm cấp P4 của chúng tôi duy trì độ lệch tâm hướng tâm dưới 2.5 micromet, điều này rất hữu ích trong các ứng dụng như dụng cụ đo tọa độ và cụm quang học, nơi chất lượng đầu ra bị ảnh hưởng trực tiếp bởi độ chính xác khi lắp đặt. Hơn 200 máy móc chính xác được sử dụng trong quy trình sản xuất tại nhà máy rộng 15,000 m² của chúng tôi để duy trì dung sai chặt chẽ này mọi lúc.

Làm thế nào vòng bi tiết diện mỏng giúp thiết kế máy móc nhỏ gọn hơn?

Loại ổ trục tiết diện mỏng chuyên dụng này có kích thước cụ thể, cho phép thiết kế các loại máy móc mới mà các loại ổ trục thông thường không thể thực hiện được. Có nhiều lợi ích trong quá trình lập kế hoạch xuất phát từ mối liên hệ giữa kích thước ổ trục tiết diện mỏng và tổng diện tích thiết bị.

Tối ưu hóa không gian trong các ứng dụng quan trọng

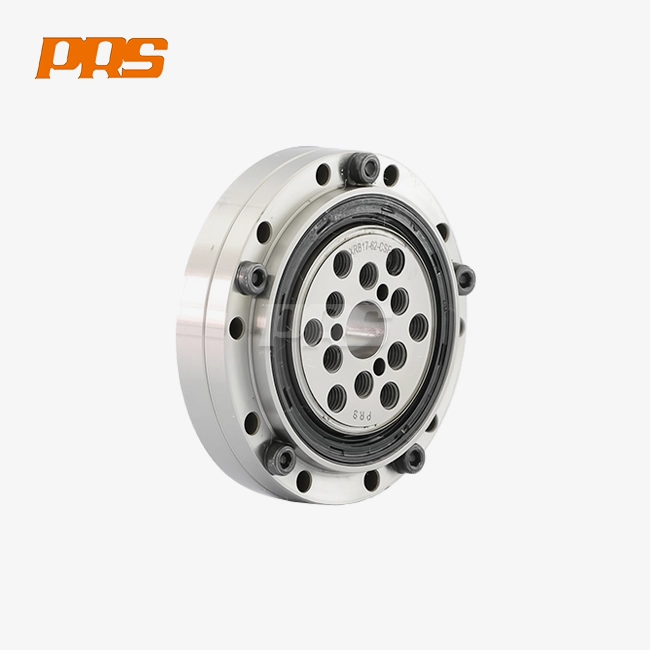

Các nhà sản xuất cánh tay robot luôn chịu áp lực phải chế tạo những cánh tay có thể vươn xa hơn và mang được trọng lượng lớn hơn trong khi vẫn giữ nguyên hoặc giảm kích thước các khớp nối. Trong các cấu trúc ổ trục truyền thống, tải trọng hướng tâm và hướng trục thường được xử lý bởi nhiều bộ phận, điều này chiếm không gian quý giá tại mỗi điểm khớp nối. Thiết kế tiếp xúc bốn điểm của chúng tôi có thể xử lý lực từ nhiều hướng trong một bố cục một hàng. Điều này loại bỏ các bộ phận không cần thiết và giảm chiều rộng khớp nối lên đến 30%.

Khi chế tạo robot phẫu thuật và các công cụ theo dõi, các công ty sản xuất thiết bị y tế phải đối mặt với những vấn đề tương tự. Khung máy quét CT phải có khả năng chứa các nguồn tia X, mảng cảm biến và hệ thống điện áp cao, đồng thời vẫn phải có kích thước nhỏ gọn để bệnh nhân cảm thấy thoải mái hơn và dễ dàng bố trí phòng hơn. Bằng cách sử dụng các ổ trục có tiết diện mỏng, các kỹ sư có thể giảm kích thước của khung máy đi vài centimet. Những sự giảm kích thước này có vẻ không nhiều, nhưng chúng giúp bệnh nhân thoải mái hơn rất nhiều và việc di chuyển các dụng cụ cũng dễ dàng hơn.

Trong các phòng sạch, nơi đặt thiết bị sản xuất chất bán dẫn, mỗi centimet vuông diện tích sàn đều có chi phí đầu tư cao. Các giải pháp ổ trục nhỏ gọn cho phép sử dụng nhiều thiết bị hơn trong robot xử lý wafer và hệ thống kiểm tra mà không làm giảm độ chính xác cần thiết cho các quy trình ở thang đo nanomet. Các tùy chọn ổ trục kín của chúng tôi giúp ngăn chặn các hạt có thể gây ra sự cố và duy trì sự quay trơn tru cần thiết cho sản xuất không lỗi.

Khả năng chịu tải mà không ảnh hưởng đến kích thước

Một quan niệm sai lầm phổ biến là các ổ trục nhỏ hơn tự động mất khả năng chịu tải. Kỹ thuật hiện đại cho thấy điều này không đúng – hình dạng bên trong được tối ưu hóa bù đắp cho kích thước nhỏ hơn. Mấu chốt là phải có được nhiều bộ phận chuyển động nhất có thể trong khi vẫn nằm trong giới hạn vật lý và lựa chọn góc tiếp xúc phù hợp với các vectơ tải trọng dự kiến.

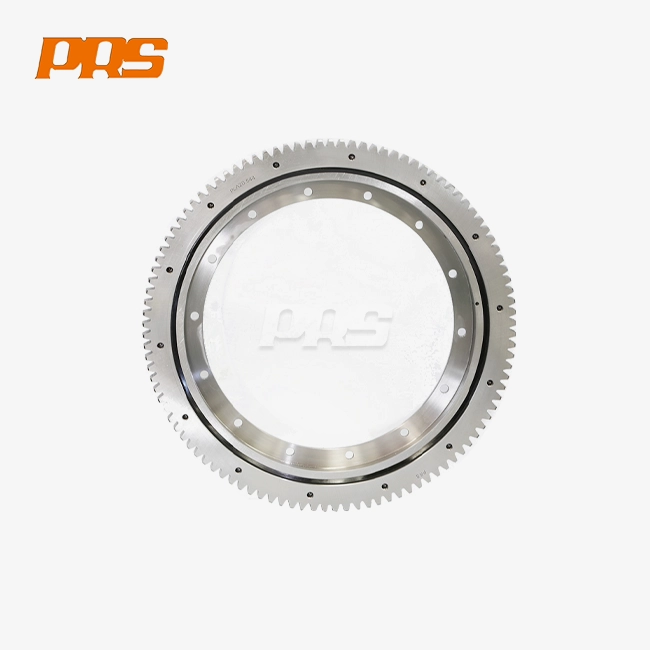

Dòng sản phẩm cơ bản của chúng tôi bao gồm các vòng bi có đường kính trong từ 20 mm đến 1250 mm và đường kính ngoài từ 36 mm đến 1500 mm. Bất kể chiều rộng là bao nhiêu, chiều cao mặt cắt ngang vẫn giữ nguyên trong mỗi bộ sản phẩm, thường nằm trong khoảng từ 8 mm đến 25 mm. Sự nhất quán này giúp việc quản lý nguồn cung dễ dàng hơn và cho phép bạn hình dung rõ hơn về hiệu quả hoạt động của các nhóm kích thước khác nhau.

Kết quả thử nghiệm từ phòng thí nghiệm đảm bảo chất lượng của chúng tôi cho thấy rằng, khi được lựa chọn đúng cách, vòng bi nhỏ gọn có thể chịu được trọng lượng tương đương hoặc hơn so với các loại vòng bi tiêu chuẩn chiếm nhiều không gian hơn. Các viên bi chính xác và rãnh lăn được mài nhẵn sẽ lăn vào nhau một cách có kiểm soát, phân bổ lực trên nhiều điểm tiếp xúc. Tiết diện mỏng giúp tập trung ứng suất hiệu quả xuyên suốt cấu trúc vòng bi. Đối với tải trọng hỗn hợp, loại tiếp xúc góc hoạt động tốt nhất, với góc tiếp xúc 30° có thể chịu được lực hướng trục lớn cùng với tải trọng hướng tâm.

Lợi ích quản lý nhiệt

Đối với các ứng dụng tốc độ cao, khối lượng ổ trục nhỏ hơn dẫn đến đặc tính tản nhiệt tốt hơn. Khi quán tính quay thấp, năng lượng bị mất dưới dạng nhiệt chậm hơn, và khi khối lượng nhiệt thấp, nhiệt độ ổn định nhanh hơn trong quá trình khởi động và thay đổi trong quá trình hoạt động. Những lợi ích về nhiệt độ này rất hữu ích trong đo lường chính xác và bánh xe máy công cụ, nơi kích thước ổn định ảnh hưởng đến độ chính xác của sản phẩm đầu ra.

Hầu hết các môi trường làm việc cho ổ bi tiết diện mỏng có thể hoạt động với chất bôi trơn mỡ thông thường và phạm vi nhiệt độ từ -40°C đến +120°C. Các giải pháp bôi trơn tùy chỉnh cho phép mở rộng phạm vi này khi một số nhiệm vụ cần hoạt động ngoài giới hạn bình thường.

Lựa chọn loại vòng bi tiết diện mỏng phù hợp cho ứng dụng của bạn

Do cách chế tạo vòng bi tiết diện mỏng, kỹ thuật lựa chọn có phần khác so với cách lựa chọn vòng bi tiêu chuẩn. Để tìm ra lựa chọn tốt nhất, các kỹ sư phải xem xét cả nhu cầu về hiệu suất và những hạn chế về kích thước.

Các thông số lựa chọn quan trọng

Quy trình lựa chọn bắt đầu bằng việc đo kích thước bao ngoài. Yếu tố lựa chọn chính thường là lượng không gian hướng tâm hở. Hãy tìm chiều rộng ngoài lớn nhất mà ổ bi có thể có và lỗ nhỏ nhất mà nó cần phải vừa khít, lưu ý đến các giới hạn sản xuất của trục và vỏ. Diện tích không gian trống còn lại sẽ cho bạn biết bộ ổ bi nào có thể phù hợp với nhu cầu của bạn.

Sau khi xem xét kết quả đo, bước tiếp theo là phân tích tải trọng. Cần xác định các lực hướng tâm và hướng trục dự kiến, cũng như các tải trọng động phát sinh từ chuyển động, rung lắc và thay đổi trong quá trình hoạt động. Điều quan trọng là cũng cần xem xét tải trọng tĩnh khi ổ bi không quay, đặc biệt là trong các ứng dụng định vị, nơi ổ bi giữ nguyên vị trí trong thời gian dài. Khi các chi tiết ứng dụng khiến việc ước tính tải trọng trở nên khó khăn, đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ.

Các yếu tố môi trường có ảnh hưởng lớn đến việc lựa chọn vật liệu và gioăng. Thép không gỉ thường được sử dụng để chế tạo thiết bị y tế và thiết bị chế biến thực phẩm vì nó đáp ứng các tiêu chuẩn vệ sinh và không phản ứng với hóa chất tẩy rửa. Các ứng dụng trong phòng sạch cần thiết kế kín để ngăn chặn sự di chuyển của dầu mỡ và sự hình thành các hạt. Các lựa chọn gioăng hai mặt của chúng tôi bảo vệ tốt khỏi các tác động của môi trường đồng thời duy trì ma sát thấp cần thiết cho hoạt động chính xác.

Cấp độ dung sai sản xuất dựa trên nhu cầu về độ chính xác. Cấp P5 phù hợp cho các ứng dụng công nghiệp cơ bản, cấp P4 phù hợp cho robot và máy móc chính xác, và cấp P2 phù hợp cho thiết bị đo lường và quang học cần hoạt động với các tiêu chuẩn nghiêm ngặt nhất. Các cấp độ chính xác cao hơn có giá thành cao hơn, nhưng chúng có độ chính xác và độ ổn định quay tốt hơn.

So sánh các loại ổ trục thay thế

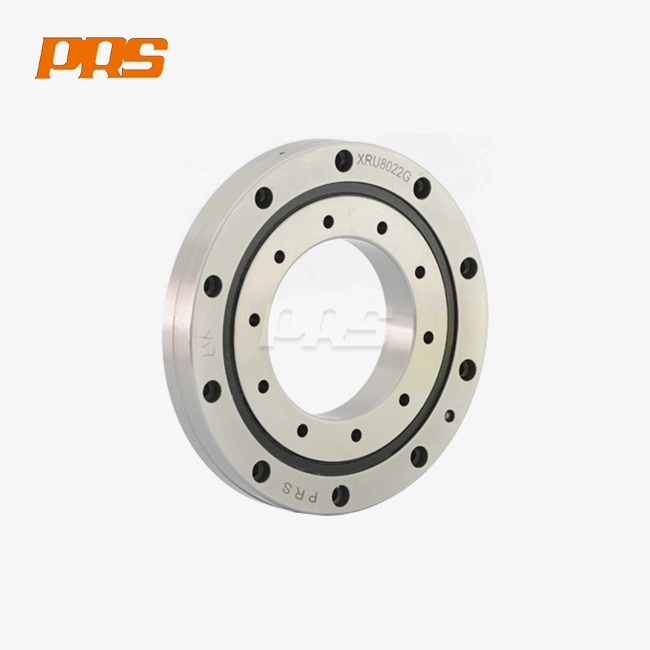

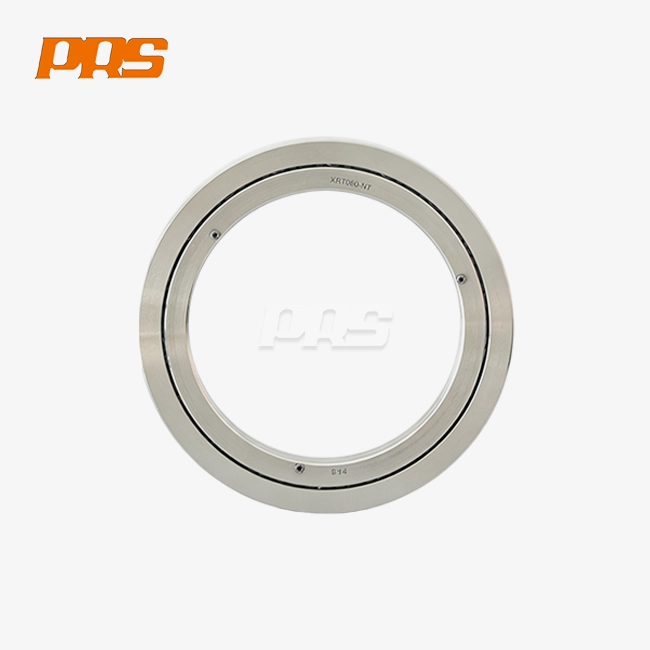

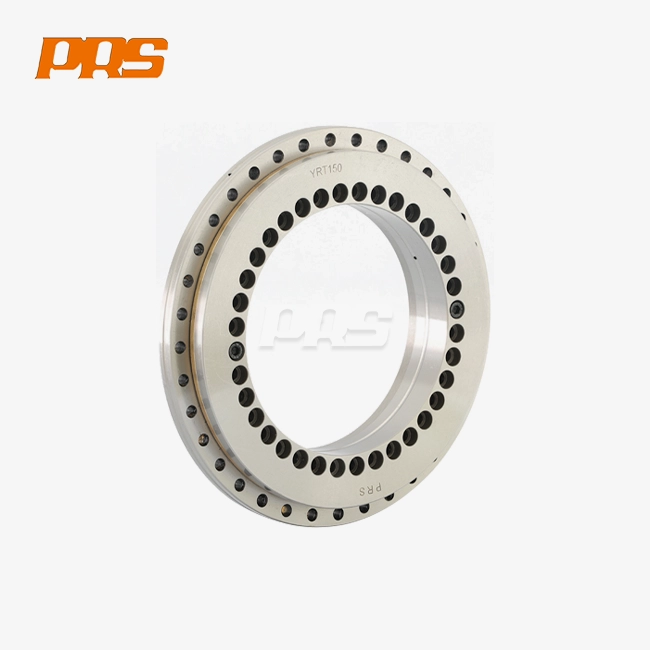

Khi cần loại ổ bi nhỏ gọn và chắc chắn, ổ bi con lăn chéo là lựa chọn tốt nhất cho các loại ổ bi tiết diện mỏng . Các con lăn hình trụ được bố trí vuông góc với nhau tạo nên độ cứng cao và khả năng chịu tải momen lớn cho loại ổ bi này. Tuy nhiên, chúng cần nhiều không gian theo chiều ngang hơn so với các loại ổ bi nhỏ gọn kiểu bi và có thể có ma sát lớn hơn.

Các thiết kế ổ bi, như loại được sử dụng trong sản phẩm của PRS, hoạt động tốt hơn trong các tình huống tốc độ cao và những nơi khác cần vận hành êm ái, nhẹ nhàng. Khi các viên bi và rãnh lăn tiếp xúc tại một điểm, ma sát sẽ ít hơn so với khi chúng tiếp xúc dọc theo một đường thẳng, nhưng ổ lăn thường có giới hạn chịu tải cao hơn đối với cùng kích thước.

Đối với tải trọng hỗn hợp, ổ bi tiếp xúc góc được bố trí đối lưng hoặc đối mặt có hiệu quả tương đương với các thiết kế nhỏ gọn tiếp xúc bốn điểm. Lực tải trước có thể thay đổi trong các cấu hình kép, nhưng chúng chiếm nhiều không gian theo trục hơn. Với hình dạng bên trong cố định, ổ bi tiếp xúc bốn điểm một hàng giúp tiết kiệm không gian.

Các yếu tố cần xem xét về vật liệu cho môi trường chuyên biệt

Thép crom AISI 52100 là vật liệu tiêu chuẩn cho hầu hết các ứng dụng công nghiệp vì nó cứng, không dễ bị mài mòn và giữ nguyên kích thước theo thời gian với chi phí hợp lý. Với chất bôi trơn phù hợp, vật liệu này hoạt động ổn định trong môi trường sạch sẽ và khô ráo.

Các loại thép không gỉ khác nhau được sử dụng ở những nơi có vấn đề về ăn mòn và trong những trường hợp kim loại cần không nhiễm từ. Thiết bị hình ảnh y tế, đặc biệt là hệ thống MRI, cần các bộ phận không nhiễm từ để không làm ảnh hưởng đến quá trình chụp ảnh. Vòng bi bằng thép không gỉ cũng thích hợp cho các ứng dụng hàng hải, môi trường ngoài trời và thiết bị được sử dụng trong chế biến thực phẩm, nơi khả năng chống ăn mòn bù đắp cho sự suy giảm hiệu suất nhỏ so với thép crom.

Vòng bi gốm lai có vòng thép và bi gốm làm từ silicon nitride. Chúng có thể hữu ích trong một số trường hợp. Ví dụ, trong động cơ, bi gốm bảo vệ vòng bi khỏi hư hại do dòng điện trục gây ra. Khi chuyển động nhanh, mật độ thấp hơn làm giảm lực quay, và độ cứng cao hơn làm tăng tuổi thọ trong điều kiện khắc nghiệt. Nhưng vì chúng đắt hơn nhiều, vòng bi lai chỉ có thể được sử dụng trong những trường hợp mà các đặc tính đặc biệt của chúng thực sự hữu ích.

Kết luận

Công nghệ vòng bi tiết diện mỏng đã thay đổi hoàn toàn nền kinh tế của thiết kế máy móc , cho phép các nhà sản xuất thiết bị chế tạo máy móc hoạt động hiệu quả hơn trong khi vẫn phù hợp với không gian nhỏ gọn hơn. Lợi thế về kích thước dẫn đến một chuỗi lợi ích lan tỏa trên nhiều sản phẩm: trọng lượng nhẹ hơn đồng nghĩa với hiệu quả năng lượng tốt hơn, nhiều không gian hơn có thể được sử dụng cho các tính năng, và hiệu suất chính xác đáp ứng nhu cầu của các ứng dụng đòi hỏi cao trong robot, thiết bị y tế, sản xuất chất bán dẫn và thiết bị đo lường chính xác. Để triển khai thành công, bạn cần lựa chọn cẩn thận các vòng bi đáp ứng nhu cầu của ứng dụng, lắp đặt chúng sao cho không làm hỏng thành mỏng và bảo quản chúng ở trạng thái tốt để chúng có tuổi thọ cao nhất có thể. Mối quan hệ chiến lược với các nhà sản xuất có năng lực đảm bảo bạn có thể nhận được các bộ phận chất lượng cao được hỗ trợ bởi trợ giúp kỹ thuật và giao hàng đúng thời hạn. Khi thiết kế máy móc ngày càng nhỏ gọn và chính xác hơn, các vòng bi chuyên dụng này sẽ ngày càng trở nên quan trọng để tạo ra các sản phẩm cạnh tranh.

FAQ

Điểm khác biệt giữa ổ trục tiết diện mỏng và các thiết kế ổ trục tiêu chuẩn là gì?

Sự khác biệt chính nằm ở tỷ lệ giữa chiều rộng ổ trục và kích thước mặt cắt ngang. Các ổ trục tiết diện mỏng này giữ nguyên độ dày thành ổ trục trong cùng dải kích thước—thường là chiều cao mặt cắt ngang từ 8mm đến 25mm—bất kể chiều rộng lỗ. Các ổ trục tiêu chuẩn chiếm nhiều không gian hướng tâm hơn vì mặt cắt ngang của chúng tăng lên so với chiều rộng. Cách thiết kế này giúp tiết kiệm rất nhiều không gian trong khi vẫn giữ nguyên khả năng chịu tải nhờ hình dạng bên trong được cải tiến.

Liệu vòng bi nhỏ gọn có thể chịu được tải trọng tương đương với các loại vòng bi thông thường?

Khi được thiết kế đúng cách, các thiết kế nhỏ gọn có thể chịu được trọng lượng tương đương hoặc thậm chí lớn hơn so với các ổ trục thông thường chiếm nhiều không gian hơn. Chìa khóa là đạt được hình dạng rãnh lăn tốt nhất và số lượng các bộ phận chuyển động nhiều nhất có thể trong khi vẫn nằm trong giới hạn kích thước. Các cấu hình tiếp xúc bốn điểm có thể xử lý cả tải trọng hướng tâm và tải trọng thẳng đứng cùng một lúc, do đó chúng không cần nhiều cách bố trí ổ trục khác nhau. Việc lựa chọn phù hợp với ứng dụng cụ thể đảm bảo khả năng chịu tải chính xác, và đội ngũ kỹ sư của chúng tôi sẽ hỗ trợ ước tính khi cần thiết.

Các cấp độ chính xác nào phù hợp với các loại ứng dụng khác nhau?

Loại P5 được sử dụng trong các môi trường sản xuất thông thường, nơi yêu cầu độ chính xác khi lắp đặt không quá cao. Loại P4 được sử dụng trong robot, máy móc chính xác và thiết bị tự động hóa cần độ lặp lại khi quay chính xác. Loại P2 đáp ứng các yêu cầu khắt khe của các dụng cụ đo lường, hệ thống quang học và sản xuất chip, tất cả đều cần độ chính xác đến mức nanomet. Giá thành cao hơn được áp dụng cho các loại có độ chính xác cao hơn, nhưng chúng hoạt động tốt hơn.

Các yêu cầu lắp đặt khác với vòng bi thông thường như thế nào?

Do thành ống mỏng, việc lắp ghép bằng phương pháp ép không khả thi vì có thể làm biến dạng vòng bi. Nên sử dụng keo Loctite 648 hoặc chất kết dính tương tự, hoặc hệ thống kẹp cơ khí giúp phân tán lực giữ mà không làm biến dạng vòng bi. Để đạt hiệu suất ổ bi tốt nhất, trục và vỏ cần được gia công chính xác (độ chính xác IT6 trở lên). Khi xác định khe hở lắp đặt, cần tính đến sự khác biệt về tốc độ giãn nở nhiệt giữa vật liệu vỏ và thép ổ bi.

Hãy hợp tác với PRS để đáp ứng nhu cầu vòng bi nhỏ gọn của bạn.

Công ty TNHH Vòng bi chính xác Luoyang PRS sẵn sàng hỗ trợ bạn chế tạo thiết bị bằng cách sản xuất các vòng bi tiết diện mỏng được thiết kế chính xác , đáp ứng các tiêu chuẩn chất lượng cao nhất. Dòng sản phẩm đa dạng của chúng tôi có đường kính trong từ 20 mm đến 1250 mm và độ chính xác lên đến cấp P2. Các sản phẩm này được sử dụng trong tự động hóa công nghiệp, thiết bị y tế, hệ thống hàng không vũ trụ và thiết bị chính xác. PRS là một đối tác tuyệt vời để tìm mua vòng bi tiết diện mỏng cho các dự án phức tạp vì họ có khả năng sản xuất các sản phẩm phức tạp, cung cấp hỗ trợ chuyên gia nhanh chóng và giá cả hợp lý. Đội ngũ nghiên cứu 35 người của chúng tôi hỗ trợ các ứng dụng từ ý tưởng ban đầu đến khi đảm bảo chúng hoạt động trong sản xuất, đảm bảo vòng bi đáp ứng tất cả các yêu cầu và hoạt động ở hiệu suất tốt nhất. Liên hệ với các chuyên gia kỹ thuật của chúng tôi tại ljh@lyprs.com để thảo luận về nhu cầu cụ thể của bạn. Chúng tôi luôn có sẵn nhiều hàng hóa tiêu chuẩn trong kho để có thể giao hàng nhanh chóng, và chúng tôi cũng cung cấp dịch vụ thiết kế vòng bi tùy chỉnh phù hợp với nhu cầu chính xác của ứng dụng của bạn.

dự án

Harris, Tedric A. và Kotzalas, Michael N. "Các khái niệm nâng cao về công nghệ ổ trục: Phân tích ổ trục lăn, ấn bản thứ năm." Nhà xuất bản CRC Press, 2006.

Eschmann, Paul; Hasbargen, Ludwig; và Weigand, Karl. "Vòng bi cầu và vòng bi lăn: Lý thuyết, thiết kế và ứng dụng, ấn bản thứ ba." John Wiley & Sons, 1985.

Hamrock, Bernard J. và Dowson, Duncan. "Bôi trơn ổ bi: Động lực học đàn hồi thủy lực của các tiếp xúc hình elip." John Wiley & Sons, 1981.

Shigley, Joseph E. và Mischke, Charles R. "Thiết kế kỹ thuật cơ khí, ấn bản thứ sáu." McGraw-Hill, 2001.

Bhushan, Bharat. "Nguyên lý và ứng dụng của khoa học ma sát, ấn bản thứ hai." Nhà xuất bản John Wiley & Sons, 2013.

Khonsari, Michael M. và Booser, E. Richard. "Khoa học ma sát ứng dụng: Thiết kế ổ trục và bôi trơn, ấn bản thứ ba." John Wiley & Sons, 2017.
