Rulmenți cu secțiune subțire: tipuri, selecție și aplicații

În situațiile în care inginerii trebuie să ofere performanțe excelente într-un spațiu foarte limitat, tehnologia rulmenților cu secțiune subțire este cea mai bună soluție. Pare imposibil, dar aceste piese proiectate cu precizie reușesc să își mențină capacitatea de încărcare ridicată și precizia de rotație, ocupând în același timp un spațiu radial foarte mic. În cazul rulmenților obișnuiți, secțiunea transversală crește aproximativ odată cu lățimea. Însă rulmenții cu secțiune subțire au profile ale secțiunii transversale care rămân aceleași pe toată gama lor de dimensiuni. Acest lucru le permite proiectanților să regândească ce este posibil în sistemele mecanice mici. Această diferență fundamentală schimbă ceea ce este posibil în domenii precum roboții, aeronavele, imagistica medicală și fabricația de precizie.

Înțelegerea rulmenților cu secțiune subțire: caracteristici și beneficii

Fiecare milimetru din forma precisă a acestor piese este folosit cu un scop, ceea ce le face foarte bine proiectate. În peste douăzeci de ani de producție specializată la PRS, am îmbunătățit și mai mult acest concept de design.

Ce diferențiază rulmenții cu secțiune subțire?

Legătura dintre lățimea alezajului și înălțimea secțiunii transversale este ceea ce îl face unic. Rulmenții ISO standard au pereți mai groși pe măsură ce diametrul crește. Rulmenții cu secțiune subțire, pe de altă parte, își mențin secțiunile transversale mici, indiferent de diametru. Acest mod de proiectare plasează materialul exact acolo unde analiza de stres indică faptul că trebuie să fie, eliminând greutatea suplimentară și menținând în același timp structura rezistentă. Acest lucru este posibil datorită procesului nostru de producție, deoarece folosim căi de rulare rectificate precis și complemente bile îmbunătățite care distribuie sarcinile pe multe puncte de contact.

De cele mai multe ori, înălțimea secțiunii transversale este între 8 mm și 25 mm, iar lățimile interioare sunt între 20 mm și 1,250 mm. În comparație cu seturile de rulmenți standard cu aceeași capacitate de încărcare, această proporție le face cu 40-60% mai ușoare. Economisirea spațiului duce direct la libertate de proiectare - inginerii pot folosi spațiul suplimentar pentru a amplasa motoare, senzori sau suporturi structurale acolo unde vor fi cele mai utile.

Avantajele principale ale performanței

Forma internă îmbunătățită duce la o rigiditate mai mare, chiar dacă volumul de material este mai mic. Structura rulmentului rămâne rigidă datorită plasării atente a elementelor de rostogolire și a căilor de rulare, care sunt realizate cu precizie și rectificate la nivel micrometric. Această rigiditate este foarte importantă în situații precum mesele rotative CNC, unde orice mișcare poate afecta precizia prelucrării.

Designul inteligent al unghiului de contact menține o capacitate de încărcare ridicată. Configurațiile cu patru puncte de contact pot gestiona sarcini radiale și axiale simultan într-un cadru cu un singur rând, deci nu este nevoie de aranjamente de rulmenți perechi. Diferite tipuri de contact unghiular la 15°, 25° sau 30° ajută la distribuirea mai uniformă a puterii în diferite tipuri de aplicații. Clasele noastre de precizie P4 și P2 au bătăi radiale mai mici de 2.5 micrometri, ceea ce satisface nevoile de plasare precisă în sculele utilizate pentru fabricarea semiconductorilor.

Știința materialelor și construcții

Materialul obișnuit este oțelul cromat AISI 52100, care are o rezistență mare la uzură și o bună stabilitate dimensională. Atunci când protecția împotriva ruginii este foarte importantă, cum ar fi în cazul dispozitivelor medicale sau al echipamentelor de procesare a alimentelor, oțelul inoxidabil 440C funcționează la fel de bine, dar rezistă mai mult în medii dure. Designurile hibride cu piese de laminare ceramice reduc și mai mult greutatea, făcând în același timp utilizările de mare viteză mai stabile din punct de vedere termic.

Designul etanșărilor se schimbă în funcție de condiții. Designul deschis vă permite să deplasați cât mai repede posibil în locuri sigure. Versiunile ecranate țin particulele la distanță fără a provoca frecare de atingere. Etanșările față-verso țin complet la distanță contaminanții, ceea ce este foarte important pentru utilizările în camerele sterile din fabricarea cipurilor, unde producția de particule trebuie să rămână sub limite stricte.

Tipuri și varietăți de rulmenți cu secțiune subțire

Cunoașterea diferitelor grupe de rulmenți cu secțiune subțire ajută la adaptarea caracteristicilor rulmenților la nevoile aplicației. Prin forma internă îmbunătățită, fiecare tip rezolvă un set diferit de probleme inginerești.

Configurații cu un singur rând

Atunci când sunt utilizate cu o sarcină radială pură, sistemele de contact radial cu unghiuri de contact de 0° sunt perfecte. Când bilele ating căile de rulare în linie dreaptă, opusă axei arborelui, rigiditatea radială este maximă. Acești rulmenți cu secțiune subțire funcționează excelent în situații precum mesele rotative precise, unde sarcinile axiale sunt mici, dar rigiditatea radială este foarte importantă.

Cu rulmenții cu un singur rând de contact unghiular, unghiurile de contact pot fi modificate pentru a gestiona sarcini mixte. Designul de 25° poate suporta o sarcină echilibrată, în timp ce laturile de 30° suportă o sarcină axială. Un design cu contact unghiular este adesea necesar pentru utilizările îmbinărilor robotizate unde forțele gravitaționale și inerțiale formează vectori de sarcină complecși. Calea de contact înclinată creează o componentă de împingere care preîncarcă rulmentul, ceea ce îmbunătățește precizia poziției.

Rulmenții cu patru puncte de contact reprezintă un mare pas înainte în inginerie, deoarece pot suporta simultan sarcini de rotație, sarcini axiale în ambele direcții și sarcini de moment. Forma șinei creează patru puncte de contact separate care funcționează în moduri diferite atunci când sistemul este încărcat. Această adaptabilitate este foarte utilă în gimbaluri și sisteme de urmărire unde direcția sarcinii se schimbă constant.

Modele cu role pe două rânduri și încrucișate

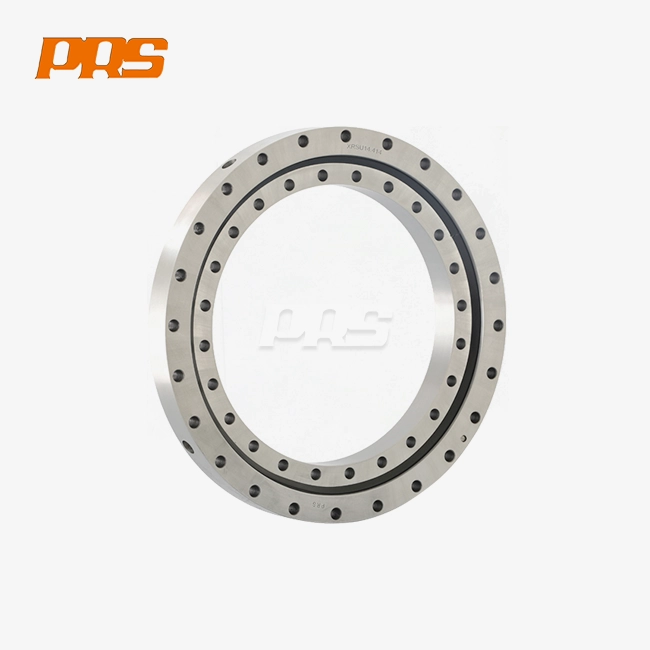

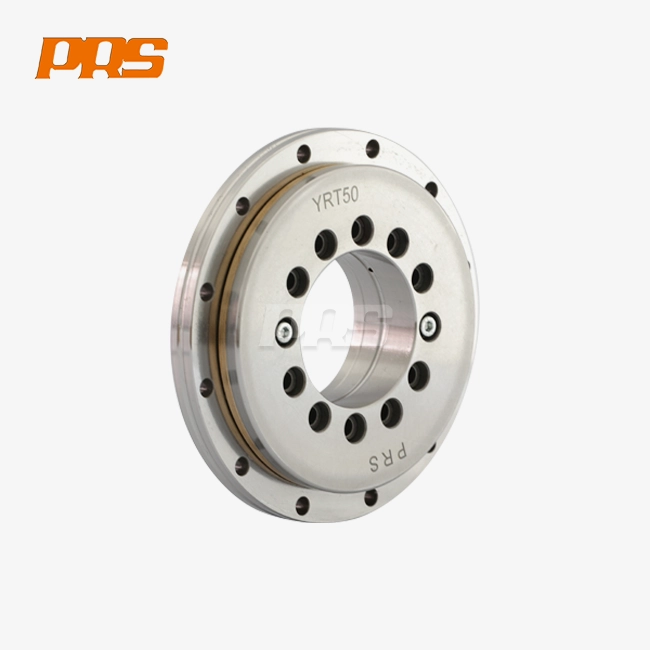

În modelele cu două rânduri de rulmenți, doi rulmenți cu un singur rând sunt plasați unul lângă altul în interiorul unui singur cadru. Acest design dublează capacitatea de încărcare, menținând în același timp dimensiunile mici. Aranjamentul oferă o rezistență ridicată la moment, ceea ce îl face util pentru utilizări precum portalurile scanerelor CT, unde rotirea cu diametru mare trebuie să evite deformarea sub sarcini neuniforme.

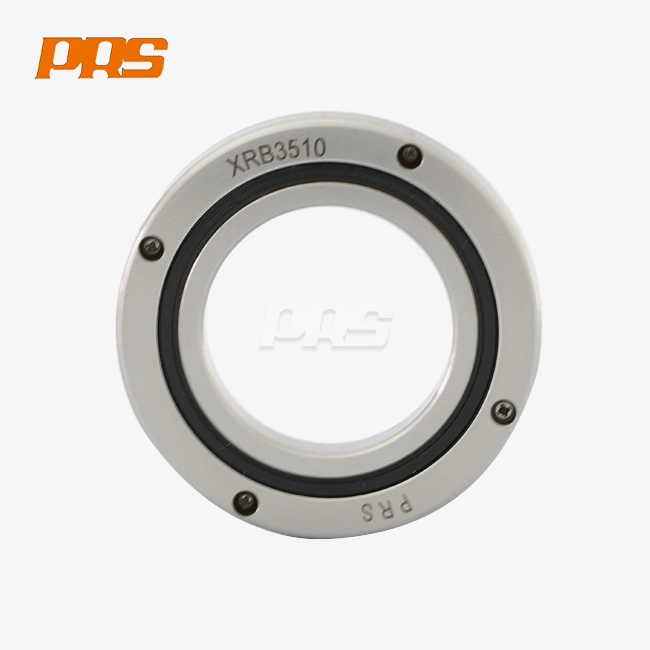

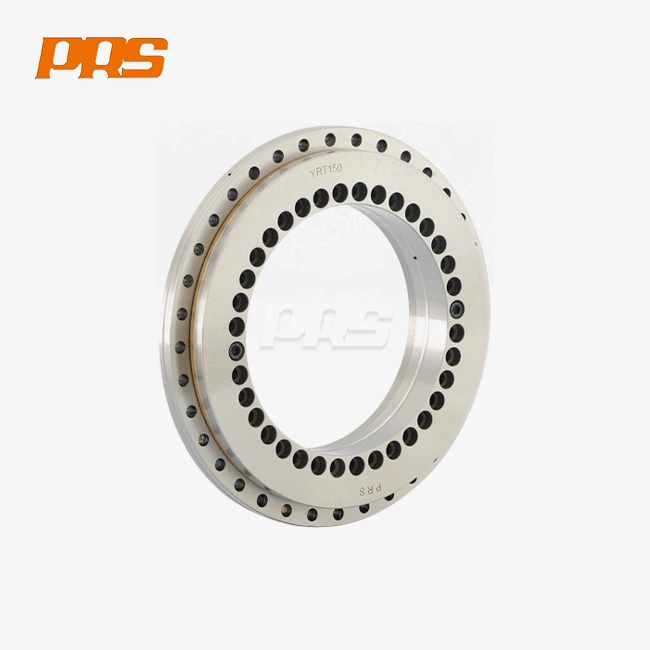

Rulmenții cu role încrucișate utilizează role circulare poziționate perpendicular pe elementele vecine. Acest lucru îi face foarte rigizi și capabili să suporte o greutate mare. Contactul cu rola are o suprafață mai mare decât contactul cu bila, astfel încât sarcinile sunt distribuite pe trasee mai lungi. Acest design funcționează excelent pentru sarcini care necesită cea mai mare rigiditate posibilă în cel mai mic spațiu, cum ar fi sistemele robotizate pentru încheietura mâinii și mesele de numărare de precizie care trebuie să își poată menține pozițiile în microni timp de milioane de cicluri.

Variante speciale pentru aplicații exigente

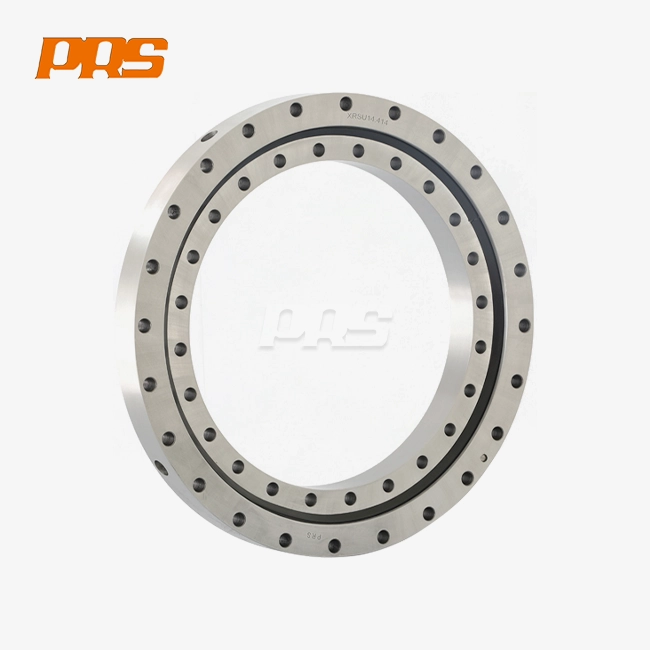

Rulmenții cu inel de rotire utilizează principii de rulment cu secțiune subțire pe diametre foarte mari pentru a susține clădiri care se pot roti în timp ce au momente de răsturnare mari. Teoria secțiunii transversale eficiente din punct de vedere al spațiului este încă utilizată, iar acești rulmenți au dinți de angrenaj încorporați pentru acționare directă. Piedestalurile radar, acționările de girație ale turbinelor eoliene și uneltele de construcție cu dispozitive de rotație mici care susțin sarcini de câteva tone sunt toate exemple de utilizări.

Gradele de precizie definesc toleranțe de fabricație care au un impact direct asupra performanței. Gradul P5 este utilizat pentru sarcini robotice generale. Gradul P4 funcționează cu mașini-unelte de măsurare și precise. Gradul P2 este cel mai bun; poate atinge limite care permit funcționarea sistemelor de nano-poziționare și a sculelor industriale foarte precise. La PRS putem realiza lucruri de toate nivelurile de precizie și le testăm temeinic pentru a ne asigura că sunt exacte în ceea ce privește dimensiunea, sunetul și forța.

Dimensiuni standard și personalizare

Standardele dimensionale se bazează pe numere de serie care arată secțiunea transversală pentru anumite lungimi de găuri. Geometria uniformă din cadrul fiecărei serii facilitează găsirea de piese noi și asigură faptul că toate modelele sunt aceleași. Dimensiunile standard care sunt în stoc permit o dezvoltare rapidă și timpi de așteptare scurți. Articolele care sunt în stoc sunt adesea expediate în termen de 24 de ore.

Fabricarea personalizată a rulmenților cu secțiune subțire satisface nevoile specifice ale unei aplicații pe care proiectele normale nu o pot face. Prin metoda noastră de cooperare tehnică, este posibil să se modifice dimensiunile alezajelor, să se utilizeze materiale speciale, să se integreze caracteristici de montare și să se seteze preîncărcarea pentru a se potrivi aplicației. Cei 35 de ingineri specializați lucrează direct cu clienții de la primul proiect până la validarea producției pentru a se asigura că soluțiile personalizate îndeplinesc cele mai stricte standarde de performanță.

Cum să selectați rulmentul cu secțiune subțire potrivit pentru aplicația dvs.?

Pentru o selecție optimă, factorii de lucru trebuie comparați sistematic cu capacitățile portante ale secțiunilor subțiri. Procesul decizional ia în considerare o serie de factori de succes.

Criterii critice de selecție

Pentru a realiza un studiu al capacității de încărcare, trebuie mai întâi să calculați cu precizie forța. Pe întregul interval de lucru, trebuie măsurate sarcinile radiale, sarcinile axiale și momentele de încărcare. În standardele privind rulmenții, valorile de sarcină dinamică arată cât timp va rezista un rulment atunci când este rotit, în timp ce valorile de sarcină statică stabilesc limitele pentru utilizări staționare sau cu oscilații lente. În funcție de ce s-ar întâmpla dacă ceva ar merge prost și de cât de neclară este sarcina, factorii de siguranță sunt de obicei între 1.5 și 3.0.

Când modificați viteza de funcționare, forțele centrifuge acționează asupra pieselor de rulare și reduc capacitatea lor de încărcare utilă. Valorile limite ale vitezei trebuie să permită viteze reale de rotație cu suficient spațiu de eroare. Tipul de lubrifiere afectează viteza care poate fi atinsă. Lubrifierea cu unsoare funcționează cel mai bine pentru viteze mici cu întreținere minimă, în timp ce lubrifierea cu ulei funcționează cel mai bine pentru viteze mai mari cu eliminare constantă a căldurii.

Temperaturile extreme modifică calitățile materialelor și modul în care funcționează lubrifianții. Unsorile standard funcționează bine la temperaturi de la -40°C la +120°C. Pentru utilizări în afara acestor limite, aveți nevoie de lubrifianți speciali sau straturi solide din uleiuri. Dacă materialele rulmentului și carcasei nu se extind în aceeași viteză, acest lucru poate provoca modificări ale preîncărcării care afectează performanța, în special în sarcinile de plasare precisă unde stabilitatea la nivel de microni este importantă.

Cantitatea de mișcare permisă în sistemul mecanic mai amplu afectează nevoile de rigiditate. Când preîncărcarea este mai mare, duritatea crește, dar viteza și durata de viață a rulmenților scad. Când analizați complianța structurală, distribuția sarcinii și standardele de precizie la nivel de sistem, puteți găsi cea mai bună combinație.

Analiză comparativă cu tipuri alternative de rulmenți

Rulmenții cu bile cu canelură profundă sunt mai ușor de utilizat și mai ieftini, dar ocupă mult mai mult spațiu orizontal pentru aceeași capacitate de încărcare. Atunci când limitările de spațiu determină alegerile de design, avantajele de economisire a spațiului oferite de opțiunile de rulmenți cu secțiune subțire fac ca acestea să merite specificarea, chiar dacă costă mai mult per unitate.

Rulmenții cu secțiune subțire cu role încrucișate sunt mai rigizi și pot susține o greutate mai mare decât rulmenții cu secțiune subțire cu bile. Decizia depinde de dacă proiectul necesită rigiditate maximă (role încrucișate) sau o viteză mai mare și o funcționare mai bună (tip cu bile). Rolele încrucișate sunt adesea utilizate în articulațiile robotizate la axele umărului, unde sarcinile sunt cele mai mari. Rulmenții cu bile sunt utilizați în articulațiile de încheietură, care trebuie să fie rapide și line.

Rolele cu diametre mici și lungimi mari fac ca rulmenții cu ace să aibă o lățime axială foarte mică. Cu toate acestea, nu pot suporta singuri sarcini de rotație și, de obicei, necesită rulmenți axiali suplimentari. Rulmenții cu secțiune subțire pot suporta atât sarcini orizontale, cât și axiale, ceea ce facilitează asamblarea și ocupă mai puțin spațiu în total.

Considerații specifice industriei

În robotică, reducerea greutății este o prioritate absolută pentru a crește capacitatea sarcinii utile și a îmbunătăți reacția dinamică. O masă mai mică a rulmentului reduce momentul de inerție la nivelul articulațiilor, ceea ce permite obiectelor să se miște mai repede atunci când accelerează sau încetinesc. Gradele de precizie de P4 sau mai mari asigură că consecvența plasării respectă toleranțele stabilite de program pe parcursul a milioane de cicluri de mișcare.

Condițiile meteorologice extreme sunt necesare pentru ca sistemele aerospațiale să funcționeze perfect. Atunci când se aleg materiale, protecția împotriva coroziunii și stabilitatea temperaturii sunt luate în considerare. Economisirea greutății îmbunătățește în mod direct economia de combustibil și capacitatea de încărcare - eliminarea chiar și a unui gram din piesele care se rotesc are un impact mare asupra întregului sistem. Testele de calificare asigură că performanța este bună într-o gamă largă de condiții meteorologice, modele de vibrații și situații de vid.

Instrumentele medicale trebuie să fie capabile să țină germenii la distanță, să funcționeze fără probleme și să reziste mult timp. Particulele care ar putea deteriora mediul steril nu se pot forma din cauza materialelor biocompatibile și a designurilor etanșe. Pentru a evita disconfortul excesiv al pacienților, scanerele CT trebuie să aibă semnături sonore foarte scăzute. Aceasta înseamnă că trebuie fabricate cu mare precizie și fără surse de vibrații. Forma mică a rulmentului face ca lățimea deschiderii gantry-ului să fie mai mare, astfel încât să poată susține confortabil pacienți mai mari.

Pentru utilizările mașinilor-unelte, sunt necesare stabilitatea temperaturii și poziționarea precisă. Atunci când frecarea sau sursele de căldură exterioare determină creșterea temperaturilor, acestea modifică dimensiunile piesei de prelucrat, ceea ce o face mai puțin precisă. O secțiune transversală mică a rulmentului reduce masa de căldură și îmbunătățește reacția la temperatură. Clasele de precizie asigură că precizia strunjirii duce la un finisaj bun.

Concluzie

Pentru a alege modelul potrivit de rulmenți cu secțiune subțire , trebuie să analizați cu atenție condițiile de sarcină, factorii meteorologici și nevoile de performanță specifice aplicației dumneavoastră. Atunci când analizați nevoile practice din lumea reală în loc de specificațiile generale, compromisurile inginerești dintre diferitele tipuri de rulmenți devin clare. Indiferent dacă sunteți în căutarea celei mai mari dimensiuni a sarcinii, a celei mai rapide viteze sau a celui mai înalt nivel de precizie, cunoașterea diferențelor dintre acestea vă va ajuta să faceți cea mai bună alegere. Noi, cei de la PRS, am ajutat la sute de proiecte de succes în robotică, aeronave, medicină și producție de precizie, prin potrivirea competențelor în materie de rulmenți cu nevoile din lumea reală. Cunoștințele noastre despre cum să fabricați lucrurile, testarea amănunțită și munca în echipă între ingineri asigură că anumiți rulmenți funcționează în mod fiabil pe toată durata lor de viață.

FAQ

Care este principalul avantaj al utilizării rulmenților cu secțiune subțire față de rulmenții standard?

Principalul avantaj este că rulmenții cu secțiune subțire economisesc spațiu și greutate fără a reduce precizia sau capacitatea de încărcare. În comparație cu rulmenții standard care îndeplinesc aceeași funcție, acești rulmenți reduc greutatea sistemului cu 40-60%. Acest lucru permite proiectelor să fie mai mici și economisește energie. Deoarece inginerii economisesc spațiu, aceștia pot folosi spațiul suplimentar pentru a adăuga motoare, senzori sau componente structurale care fac ca întregul sistem să funcționeze mai bine.

Cum pot determina dimensiunea corectă a rulmentului pentru aplicația mea?

Atunci când alegeți un rulment, trebuie să luați în considerare o mulțime de lucruri, cum ar fi sarcinile radiale și axiale, viteza de lucru, intervalul de temperatură și gradul de precizie necesar. Găsiți cele mai mari sarcini care pot fi aplicate pe întreaga zonă de lucru. Apoi, comparați aceste sarcini cu valorile sarcinii dinamice și statice ale producătorului, asigurându-vă că includeți factorii de siguranță corecți. Luați în considerare limitele de viteză care decurg din modul în care este aplicat lubrifiantul și modul în care temperatura afectează materialele și uleiul. Discuțiile cu experți în rulmenți, precum echipa noastră de ingineri de la PRS, vă pot ajuta să vă asigurați că alegerile dvs. funcționează în situații reale și să identificați problemele înainte ca acestea să afecteze producția.

Pot rulmenții cu secțiune subțire să suporte simultan atât sarcini radiale, cât și axiale?

Anumite modele sunt eficiente la gestionarea sarcinilor mixte. Într-un cadru cu un singur rând, sistemele de contact în patru puncte preiau sarcini radiale, sarcini axiale bidirecționale și sarcini de moment. Rulmenții cu contact unghiular cu unghiuri de contact de 15°, 25° sau 30° sunt cea mai bună modalitate de a distribui forța în situațiile în care vectorii de sarcină sunt cunoscuți. Versiunile cu role încrucișate oferă o rezistență foarte mare atunci când sunt încărcate împreună. Este important să se potrivească tipul de rulment cu curba de sarcină, mai degrabă decât să se considere că toți rulmenții cu secțiune subțire pot suporta aceeași greutate.

Ce întreținere necesită acești rulmenți?

Tipul de întreținere necesar depinde de tipul de rulment, de modul în care este uns și de modul în care este utilizat. Rulmenții etanși care sunt unși pe viață nu necesită nicio îngrijire până când nu se uzează și trebuie înlocuiți. Rulmenții deschiși sau protejați lubrifiați cu vaselină pot necesita ungere din când în când, timpul necesar depinzând de viteză, temperatură și expunerea la contaminare. Sistemele lubrifiate cu ulei trebuie să aibă uleiul verificat și schimbat în mod regulat. Toate tipurile de rulmenți au durate de viață mult mai lungi atunci când sunt instalați corect, încărcați corespunzător și menținuți curați.

Parteneriat cu PRS: Producătorul dumneavoastră de rulmenți cu secțiune subțire

Pentru a obține performanțe bune ale rulmenților cu secțiune subțire , trebuie să știți cum să îi fabricați cu precizie și cum să îi utilizați corect. Noi, la Luoyang PRS Precision Bearing Co., Ltd., folosim tehnici avansate de prelucrare a metalelor, tăiere precisă și control strict al calității pentru a crea soluții fiabile pentru situațiile în care rulmenții obișnuiți pur și simplu nu funcționează. Produsele noastre au diametre interioare cuprinse între 20 mm și 1,250 mm și clase de precizie până la clasa P2. Acestea sunt fabricate în fabrica noastră certificată ISO 9001, cu peste 200 de mașini de precizie și sunt dovedite a fi fiabile prin metode stricte de testare. Echipa noastră de 35 de ingineri specializați este aici pentru a vă ajuta de la etapa de specificații până la proba de producție, indiferent dacă aveți nevoie de configurații din stoc livrate în termen de 24 de ore sau de soluții special concepute pentru nevoile dumneavoastră. Știm cum să găsim combinația potrivită între utilizarea la maximum a spațiului și asigurarea faptului că performanța este fiabilă pentru ca aplicațiile cu rulmenți cu secțiune subțire să funcționeze. Trimiteți un e-mail echipei noastre de ingineri la ljh@lyprs.com pentru a discuta despre nevoile dumneavoastră și a afla cum vă poate ajuta PRS următorul design. În calitate de vânzător de rulmenți cu secțiune subțire, specializat în produse „exquisite, fiabile și stabile”, oferim soluții care depășesc așteptările.

Referinte

Harris, TA și Kotzalas, MN (2006). Concepte avansate de tehnologie a rulmenților: Analiza rulmenților, ediția a cincea . CRC Press, Taylor & Francis Group.

ISO 492:2014. Rulmenți cu rostogolire — Rulmenți radiali — Specificații geometrice ale produsului (GPS) și valori de toleranță . Organizația Internațională de Standardizare.

Budynas, RG și Nisbett, JK (2015). Proiectarea în inginerie mecanică a lui Shigley, ediția a zecea . McGraw-Hill Education.

Weck, M. & Brecher, C. (2006). Sisteme de producție de mașini-unelte 2: automatizarea mașinilor-unelte și a sistemelor de producție . Springer-Verlag Berlin Heidelberg.

Norton, RL (2020). Proiectarea mașinilor: o abordare integrată, ediția a șasea . Pearson Education Limited.

Hamrock, BJ, Schmid, SR și Jacobson, BO (2004). Fundamentele lubrifierii peliculare fluide, ediția a doua . Marcel Dekker, Inc.
