Perchè i cuscinetti per piattaforme rotanti a rulli incrociati sò ideali per e tavole rotanti?

Quandu si cuncepiscenu tavule rotative chì richiedenu una precisione eccezziunale sottu à carichi multidirezionali, l'ingegneri sceglienu constantemente suluzioni di cuscinetti per tavule giratorie à rulli incruciati . Quessi cumpunenti spezializati incorporanu rulli cilindrici disposti ortogonalmente à intervalli di 90 gradi in piste di precisione cù scanalatura a V, chì permettenu a gestione simultanea di carichi radiali, assiali è di mumentu in un unicu assemblaggio compactu. À u cuntrariu di i cuscinetti à sfera cunvinziunali chì si basanu nantu à u cuntattu puntuale, sti cuscinetti utilizanu i principii di cuntattu lineare per furnisce una rigidità 3-4 volte maggiore, rendenduli indispensabili per i giunti robotichi, e teste di indicizazione CNC, i gantry di imaging medicale è e piattaforme di tracciamentu otticu induve a precisione di u pusizionamentu hà un impattu direttu nantu à a qualità di a produzzione è a sicurezza operativa.

Capiscendu i cuscinetti à rulli incruciati

Quandu sò usati in tavule rotative, sorgonu prublemi tecnichi particulari chì sò difficiuli da risolve per i cuscinetti standard. Quessi cuscinetti particulari sò fatti per trattà questi prublemi aduprendu un'architettura meccanica intelligente in a so forma basica.

Cunfigurazione di i Rulli Ortogonali è Meccanica di u Percorsu di Caricamentu

A caratteristica definitoria stà in u modu in cui e rote cilindriche in u sistema di pista cambianu a direzzione chì si trovanu di fronte. Ogni rullu hè parallelu à quelli accantu, creendu piste di carica chì si intersecanu è sparghjenu e forze intornu à tuttu u cerchju. Quandu i carichi radiali premenu nantu à un gruppu di rote, e forze assiali impegnanu u gruppu perpendiculare à u listessu tempu. I carichi di mumentu travaglianu tandu nantu à i dui gruppi inseme. Dispunendu u cuscinettu in questu modu, diventa un sistema di supportu multidirezionale, chì prima richiedeva l'aghjunta di diversi tipi di cuscinetti.

Precisione di fabricazione è specifiche di i materiali

In l'usi rotativi, i risultati di successu dipendenu da a precisione cù a quale sò fabbricate e parti. Sicondu e norme ISO 199, PRS produce queste unità di cuscinetti per piastre girevoli à rulli incruciati cù diametri interni trà 10 mm è 350 mm è diametri esterni trà 52 mm è 540 mm. Tutti sò rettificati secondu i gradi di tolleranza P4 è P2. E piste di rotolamentu cù scanalatura a V sculpite cù precisione mantenenu a precisione geometrica in intervalli nanometrici, ciò chì mantene l'anguli di cuntattu di i rulli custanti mentre i cuscinetti giranu. Mettendu piastre distanziali trà ogni rullu impedisce à u metallu di toccà u metallu, ciò chì elimina i punti di attritu chì consumanu e cose troppu rapidamente. I fori di fissaggio lavorati integrati direttamente in l'anelli di u cuscinettu facilitanu u montaggio è mantenenu a struttura forte ancu quandu hè sottumessa à assai stress.

Specifiche tecniche specifiche per l'applicazione

E specifiche tecniche sò basate nantu à ciò chì e persone in diverse imprese anu bisognu per l'applicazioni di u mondu reale. I tassi di carica cambianu secondu a dimensione di u cuscinettu, cusì ponu gestisce tuttu, da i picculi polsi di robot chirurgichi à e tavule rotanti per impieghi gravosi per macchine utensili. L'intervalli di temperatura da -30 ° C à + 120 ° C sò adatti per a maiò parte di l'ambienti industriali. In situazioni più difficili, sistemi di sigillatura speciali mantenenu e parti interne sicure da l'influenze esterne. Pudete sceglie trà i metudi di grassu è d'oliu per a lubrificazione secondu a velocità di rotazione, u numeru di volte chì u caricu hè cambiatu è a facilità di fà a manutenzione in u situ d'installazione.

Perchè i cuscinetti per tavule rotanti à rulli incruciati superanu l'altri cuscinetti in e tavule rotanti?

Sceglie u tipu ghjustu di cuscinetti per piattaforme giratorie à rulli incrociati hà un effettu direttu nantu à u funziunamentu di a tavola rotante, u costu di mantenimentu è a durata di u sistema. A ricerca comparativa mostra vantaghji chjari chì rendenu i disinni di cuscinetti per piattaforme giratorie à rulli incrociati a megliu scelta.

Capacità di carica superiore attraversu u disignu di cuntattu di linea

In i cuscinetti à sfera tradiziunali, e piste di rotolamentu li toccanu solu in pochi lochi, ciò chì mette assai stress nantu à una piccula zona. Per via di questu, l'ingegneri devenu aduprà cuscinetti più grandi o più di un inseme di cuscinetti per ottene i valori di carica chì necessitanu. L'unità di cuscinetti per tavule rotanti à rulli incruciati utilizanu u cuntattu lineare longu à tutta a lunghezza di u rullu, ciò chì sparghje u stress nantu à una superficia assai più grande. U risultatu dà 40-60% in più di capacità di carica in e stesse dimensioni esterne. Questu permette à i cuncettori di fà tavule rotanti più chjuche senza riduce a so resistenza o longevità.

In l'usi rotativi, a prutezzione di u caricu di u mumentu hè assai impurtante. E forze di tagliu causanu momenti di basculamentu nantu à una tavola rotativa CNC chì sò difficiuli da piantà per i cuscinetti nurmali. A dispusizione di i rulli ortogonali cummatte naturalmente questi momenti per mezu di coppie di forza opposte. Questu mantene a precisione di u pusizionamentu ancu quandu u caricu cambia. I fabricatori di robot anu pruvatu chì l'usu di unità di cuscinetti à rulli incruciati di precisione in l'assemblaggi di giunti pò ripete pusizioni in ± 5 secondi d'arcu, mentre chì l'usu di cunfigurazioni di cuscinetti à sfera simili pò fà solu in ± 15 secondi d'arcu.

Rigidità chì trasforma a precisione di machinazione

In l'usi di precisione, a deflessione sottu carica porta direttamente à errori di pusizionamentu. U principiu di cuntattu di linea dà à e strutture una rigidità chì impedisce ch'elle si stendinu troppu mentre travaglianu. Un sviluppatore di robotica in Michigan hà dettu chì a deflessione di l'articulazione di u so robot di saldatura à sei assi hè diminuita di u 65% dopu avè passatu da cuscinetti à sfera à cuntattu angulare accoppiati à unità di cuscinetti à piastra girevole à rulli incrociati. Questu aumentu di a rigidità hà permessu di unisce cù tolleranze più strette è cù menu passi di finitura dopu u prucessu di saldatura.

I custruttori di macchine CNC sò sempre sott'à pressione per migliurà a qualità di a finitura superficiale mentre acceleranu ancu a rimuzione di materiale. L'unità di cuscinetti à tavola rotante à rulli incruciati sò state incorporate in u disignu di l'asse rotante di un fabricatore di macchine di rettifica in Ohio, risultendu in una finitura superficiale consistente di 0.3 micron in i cicli di produzione. A maggiore rigidità hà fermatu i rumori chì prima lasciavanu segni di vibrazioni, soprattuttu quandu si travagliava cù acciai induriti. I cuntrolli di i cuscinetti sò stati effettuati una volta à l'annu invece di ogni trè mesi perchè i micromovimenti indotti da vibrazioni causavanu menu usura.

Design Compattu chì Permette Sistemi Efficientes in u Spaziu

L'equipaggiu d'imaghjini mediche deve travaglià in limiti di dimensione assai stretti è sustene assai massa in muvimentu. Una sucietà chì fabrica scanner CT hà riduttu l'altezza di u so gruppu di cuscinetti à gantry di 48 mm passendu da cuscinetti à sfera à doppia fila à un disignu di cuscinetti à piattaforma girevole à rulli incrociati. Questu hà risparmiatu spaziu chì hà permessu à schiere di rivelatori più grandi di adattassi in u listessu alloggiamentu di u scanner. Questu hà migliuratu a qualità di l'immagine senza ingrandisce l'equipaggiu. A disposizione simplificata di i cuscinetti hà riduttu u tempu di assemblaggio di u 35%, ciò chì hà riduttu i costi è hà aumentatu l'affidabilità eliminendu più interfacce è pussibuli punti di guastu.

I sistemi di tracciamentu aerospaziale anu bisognu di suluzioni leggere è rigide in ambienti cù temperature variabili. Un appaltatore di difesa chì fabrica basi per u tracciamentu di satelliti hà dumandatu unità di cuscinetti à piattaforma girevole à rulli incruciati, chì anu fattu chì tuttu u sistema di cuscinetti fussi 2.3 kg più ligeru di a so vechja cunfigurazione di cuscinetti reggispinta. Questa perdita di pesu era assai impurtante per i sistemi di implementazione mobile, postu chì ogni chilogramu influenza a so facilità di spostamentu è u tempu chì ci vole à stallà.

Caratteristiche principali di u disignu adattate per e tavule rotanti

Quandu l'ingegneri sceglienu cuscinetti à rulli incruciati per l'usu di u rotore, devenu cunsiderà una quantità di fattori di cuncepimentu chì influenzanu u funziunamentu di i cuscinetti à longu andà è u costu di pussede li.

Distribuzione di u Caricu è Ottimizazione di a Durata di Serviziu

U cuncepimentu di rulli alternati distribuisce u caricu uniformemente intornu à u bordu di u cuscinettu. I cuscinetti à sfere à cuntattu à quattru punti focalizanu i carichi à certi anguli di cuntattu. L'unità di cuscinetti à tavola girante à rulli incruciati, invece, distribuiscenu i carichi in modu uguale, indipendentemente da u modu in cui a forza hè applicata. Stu mudellu di distribuzione riduce e tensioni di cuntattu elevate da 30 à 45 per centu, ciò chì aumenta immediatamente a durata di vita à fatica di l'elementu rotante. I testi di vita accelerati secondu e norme ISO 281 mostranu chì i sistemi chì sò ben curati è solu ligeramente carichi ponu durà più di 25,000 ore di funziunamentu.

Quandu sò fabbricati, si pensa assai à u cuncepimentu di i rulli è di e piste. PRS taglia precisamente e piste di rotolamentu à V à anguli di 90 gradi, ciò chì assicura chì i rulli abbianu u megliu toccu longu à tutta a lunghezza. E zone di toccu anu una finitura superficiale di Ra 0.2 o superiore, chì riduce l'attritu è ​​aiuta à furmà una bona pellicola lubrificante. E rote in forma di cilindru sò temprate per induzione à un HRC di 60-62. Questu li rende resistenti à l'usura pur mantenendu a so tenacità di u core, chì impedisce ch'elli si rompanu facilmente quandu sò colpiti da carichi d'urto.

Tecnulugie Avanzate di Sigillatura è Lubrificazione

In l'ambienti industriali, a contaminazione hè a ragione principale per a quale i cuscinetti si rompenu prima di duveranu. Oghje, e versioni sigillate anu parechje guarnizioni à labbru chì tenenu fora e particelle, l'acqua è i prudutti chimichi di prucessu mentre mantenenu u lubrificante in u foru di u cuscinettu. E versioni chì ponu esse aduprate in camere bianche è sò adatte per fà semiconduttori rispondenu à i standard di pulizia di Classe 10. Questu impedisce a furmazione di particelle chì puderanu influenzà a produzzione di chip.

L'ingegneria di lubrificazione cambia sia u funziunamentu di qualcosa sia a frequenza di a so manutenzione. A lubrificazione iniziale durante u montaggio assicura chì tutte e superfici in muvimentu sianu cuperte. A durata di u tempu trà e rilubrificazioni dipende da cumu si usa a macchina. L'usi cummerciali standard devenu esse rilubrificati ogni 6 à 12 mesi, ma l'ambienti cù assai sporcizia o alta velocità ponu avè bisognu di manutenzione più spessu. Per l'operazioni in corsu è l'infrastruttura di riparazione centralizzata, i sistemi di lubrificazione à l'oliu funzionanu megliu. A lubrificazione à grassu, invece, facilita a manutenzione in e zone chì sò sparse.

Capacità di persunalizazione per esigenze specializate

I cuscinetti di u catalogu di i gruppi standard funzionanu per a maiò parte di l'usi di e tavule rotanti, ma alcune configurazioni necessitanu suluzioni uniche. PRS hà sempre ingegneri chì ponu cambià i disinni di i cuscinetti per adattassi à diverse velocità di carica, limitazioni di spaziu o prublemi ambientali. Una sucietà chì fabrica apparecchiature à semiconduttori avia bisognu di cuscinetti cù gabbie in titaniu per impedisce chì i so strumenti di imaging sianu interferiti magneticamente. E suluzioni di cuscinetti persunalizati includevanu materiali di tenuta chì sò stati cambiati in modu chì possinu resiste à a pulizia à u plasma senza rompe si.

À temperature estreme, e strutture nurmali ùn ponu micca funziunà cusì bè cum'è devenu. Una sucietà chì fabrica sistemi di seguimentu di u sole avia bisognu di cuscinetti chì puderanu mantene a so pusizione precisa da -40 ° C di notte in u desertu à +85 ° C durante u ghjornu. E suluzioni di cuscinetti persunalizate utilizavanu grassi speciali chì puderanu funziunà in una gamma più larga di temperature è prucessi di stabilità termica per mantene e dimensioni listesse ancu quandu a temperatura cambiava. I cuscinetti chì sò stati fabbricati anu mantinutu a so precisione di pusizionamentu in l'intervallu accettabile per cinque anni di testi d'installazione in situ.

cunchiusioni

L'usi muderni di tavule rotanti anu bisognu di cuscinetti chì ponu sustene assai pesu, sò forti, precisi è chjuchi. E suluzioni di cuscinetti per tavule giranti à rulli incruciati rispondenu à questi bisogni. A so disposizione di rulli ortogonali pò gestisce carichi chì vanu in più di un modu in una sola unità. Questu facilita a cuncepzione di u sistema è migliora e prestazioni paragunate à altri tipi di cuscinetti. U principiu di cuntattu di linea offre una maggiore rigidità chì mantene a precisione di pusizionamentu ancu quandu si applicanu carichi operativi. Questu porta direttamente à una migliore qualità di u produttu in ambienti industriali è una maggiore affidabilità in sistemi critici per a missione. Quandu i cuscinetti sò scelti, installati è mantenuti currettamente, duranu più longu è costanu menu da pussede perchè ùn anu micca bisognu di esse rimpiazzati cusì spessu è ci sò menu tempi di inattività imprevisti. E scelte d'acquistu strategiche chì combinanu i bisogni tecnichi cù i prublemi di a catena di furnimentu assicuranu chì a quantità di pezzi sia in linea cù i bisogni di pruduzzione è i calendari di u prughjettu.

FAQ

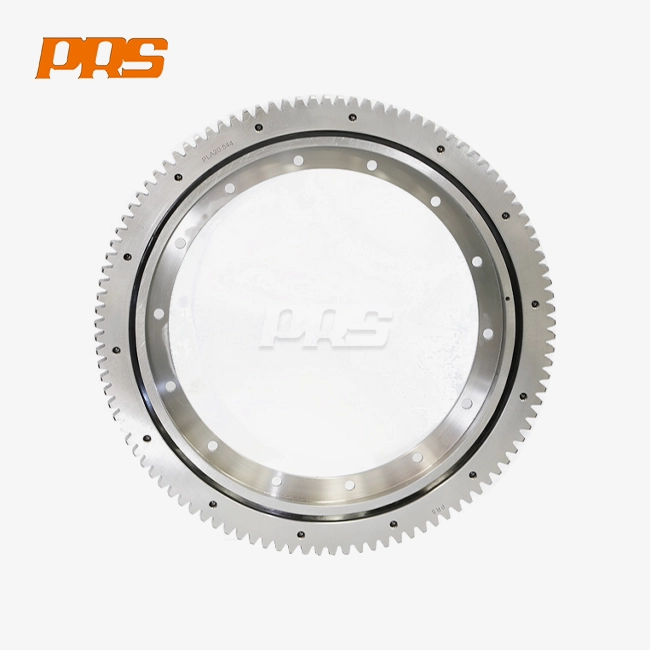

Cumu si distinguenu i cuscinetti à rulli incruciati da i cuscinetti à anellu di rotazione?

L'unità di cuscinetti à piastra girevole à rulli incruciati anu una fila di rulli cilindrici chì sò posti ortogonalmente. Questu face u megliu usu di u spaziu per usi chjuchi chì necessitanu una rigidità elevata. I cuscinetti à anellu di rotazione anu più di una fila di sfere o rulli, ciò chì li rende megliu per usi pesanti è di grande diametru cum'è turbine eoliche è apparecchiature industriali. A scelta si basa nantu à a precisione richiesta, i limiti di dimensione è a dimensione di u caricu.

Quali pratiche di manutenzione allunganu a vita di serviziu di i cuscinetti in modu più efficace?

Seguendu i tempi di lubrificazione cunsigliati da u fabricatore, pudete evità danni à e guarnizioni per via di una lubrificazione eccessiva è usura per mancanza di spessore di film sufficiente. U monitoraghju regulare di e vibrazioni pò truvà prublemi prima ch'elli diventinu troppu grandi per esse riparati. L'inquinamentu abrasivu hè riduttu à u minimu mantenendu pulite e zone di travagliu. Un caricu livellu hè distribuitu uniformemente quandu a superficia di muntatura hè installata currettamente è i bulloni sò serrati à a forza ghjusta.

I cuscinetti ponu esse persunalizati per applicazioni specializate di tavule rotanti?

I pruduttori offrenu assai opzioni di persunalizazione, cum'è diversi sistemi di sigillatura per cundizioni difficili, materiali speciali per temperature alte o basse o sensibilità magnetica, è dimensioni non standard per bisogni di cuncepimentu specifici. I materiali di gabbia persunalizati, e scelte di lubrificazione è e disposizioni di fissaggio ponu esse fatte per adattassi à i bisogni di qualsiasi applicazione. Travaglià inseme cum'è ingegneri per creà specifiche garantisce e migliori soluzioni.

Assuciatevi cù PRS per i vostri bisogni di cuscinetti di precisione

Cù più di 20 anni di sperienza in a fabricazione di prudutti spezializati, Luoyang PRS Precision Bearing Co., Ltd. hè pronta à aiutà vi cù i vostri bisogni di cuscinetti per tavule rotanti. A nostra fabbrica certificata ISO 9001 produce cuscinetti cù diametri interni chì varianu da 10 mm à 350 mm in gradi precisi P4 è P2. Quessi cuscinetti sò aduprati in robot, macchine utensili, apparecchiature mediche è sistemi aerospaziali, frà altre cose. Cum'è venditore ben cunnisciutu di unità di cuscinetti per tavule rotanti à rulli incruciati , tenemu un grande stock di cuscinetti standard in modu da pudè spedisce l'ordini rapidamente. Inoltre, a nostra squadra di 35 ingegneri pò creà cuscinetti unichi chì rispondenu à i bisogni di a vostra applicazione specifica. Pudete parlà cù a nostra squadra di esperti di u vostru prughjettu, uttene un preventivu o mandà un email à ljh@lyprs.com per più infurmazioni. Demu à e vostre applicazioni impurtanti a precisione, l'affidabilità è l'aiutu rapidu di chì anu bisognu.

Vede ancu

Harris, TA è Kotzalas, MN "Cuncetti Avanzati di Tecnulugia di Cuscinetti: Analisi di Cuscinetti Volventi, Quinta Edizione." CRC Press, 2006.

ISO 199:2014. "Cuscinetti volventi — Cuscinetti reggispinta — Specifiche geometriche di u pruduttu (GPS) è valori di tolleranza."

Weck, M. è Brecher, C. "Werkzeugmaschinen Fertigungssysteme: Messtechnische Untersuchung und Beurteilung, dynamische Stabilität". Springer, 2006.

Tsuha, NAH è Cavalca, KL "Rigidità è Smorzamentu di u Cuntattu di Linea Elastoidrodinamicu Applicatu à u Modellu Dinamicu di Cuscinetti à Rulli Cilindrichi". Journal of Sound and Vibration, Volume 481, 2020.

Gupta, PK "Dinamica Avanzata di l'Elementi Rullanti". Springer-Verlag, 1984.

Eschmann, P., Hasbargen, L., è Weigand, K. "Cuscinetti à sfera è à rulli: Teoria, cuncepimentu è applicazione, Seconda edizione". John Wiley & Sons, 1985.
